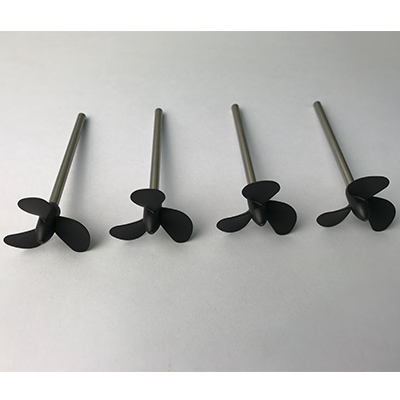

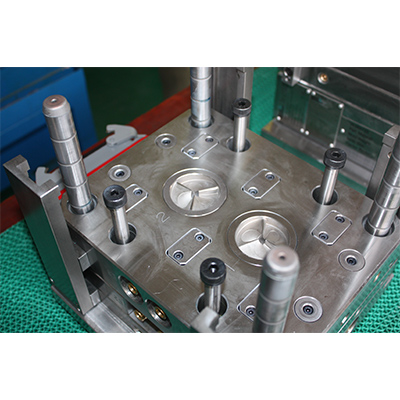

قالب 3 أطباق-21

اسم القالب: 3 لوحة إدراج القالب

جزء المواد: PBT GF15

حجم المنتج: ф34.9x82.29

وصف المنتج: Mischschraube kpl

تجويف القالب: 2 تجاويف

حجم القالب: * من من من من من ؟ ؟

فولاذ تجويف القالب: من ESR

نظام حقن القالب: بوابة نقطة 3-لوحة

نظام طرد القالب: قاذف دائري

وقت دورة القالب: 28

دورة حياة القالب: 100

المهلة: 45 يوم عمل

ميزات القالب: إدراج صب





يسمى قالب 3 لوحات أيضًا قالب البوابة الدقيق.

هناك سطحان فراق لتقسيم القالب إلى ثلاثة أجزاء. مقارنة مع قوالب الطبقتين ، تتم إضافة لوحة البوابة المكونة من ثلاثة قوالب أطباق. إنها مناسبة للقوالب التي لا تسمح بعلامات البوابة حول المنتج. يستخدم هذا النوع من العفن بوابة مدببة ، لذلك يطلق عليه قالب بوابة دقيقة.


عملية حركة القالب 3 لوحات نموذجية


عملية فتح القالب: يحتوي القالب ثلاثي الأطباق على عمليتي فراق ، الأولى بين لوحة التجريد ولوحة التجويف ، والمرة الثانية بين لوحة التجويف واللوحة الأساسية. عندما يتم سحب الجانب الأساسي بواسطة ماكينة التشكيل بالحقن ، حيث تم تجهيز اللوحة A و B بقفل مزلاج ، ولا يوجد اتصال أو عرقلة بين لوحة التجريد والصفيحة (في معظم الحالات ، تم تجهيز قضيب السحب أيضًا بزنبرك) في هذا الوقت ، يتم فصل لوحة التجريد أولاً عن لوحة التجويف بواسطة قوة السحب ، وتتحرك لوحة التجويف إلى الخلف مع اللوحة الأساسية. عند الانتقال إلى مسافة محددة ، يتم حظره بواسطة كتلة تحديد قضيب السحب ، لأن اللوحة تستمر في التحرك مع آلة التشكيل بالحقن. لذلك ، يتم تشغيل قضيب السحب أيضًا ، ويدفع قضيب السحب لوحة التعرية للانتقال إلى المسافة المحددة التالية ثم يتوقف قضيب السحب وصفيحة التجويف عن الحركة.


تستمر آلة التشكيل بالحقن في التحرك للخلف ، حيث تستمر قوة السحب في الزيادة ، وتتجاوز قوة قفل القفل ، ويتم فصل اللوحة عن اللوحة ب ، ويتوقف عند الوصول إلى المسافة المحددة.


تعمل لوحة القاذف على تشغيل آلية القاذف (دبوس القاذف وقضيب القاذف ورافع) لبدء حركة الطرد ، ويتم إخراج المنتج النهائي (يتم إسقاطه أو إزالته تلقائيًا بواسطة الروبوت).


عملية تثبيت-عندما تكون هناك آلية سحب على لوحة القاذف ، يتم سحب لوحة القاذف بالقوة بواسطة ماكينة القولبة بالحقن قبل اللصق.


تحت دفع آلة التشكيل بالحقن ، يتحرك القلب للأمام إلى جانب التجويف ، إذا لم يتم سحب لوحة القاذف مرة أخرى مقدمًا ، فإن دبوس الإرجاع يتصل أولاً بلوحة التجويف. تحت قوة رد الفعل ، يتم إرجاع لوحة القاذف بواسطة دبوس الإرجاع.


يتم الضغط على اللوحة B ضد الطبق ولوحة التجريد ، وأخيراً ضيق تمامًا. تم تركيب الفوهة على ماكينة القولبة بالحقن بشكل وثيق مع جلبة الفوهة على القالب ، وبدأت الدورة التالية لقولبة الحقن.
